How to Think About TPUs

本文截取自 互联网博客：The Scaling Book 并加入自己的翻译和理解。需要注意，目前翻译版本是适合我本人的阅读习惯和知识基础，如果读者有困惑，可以回到原文查看。

本节旨在深入剖析 TPU 的底层工作原理，探讨其如何通过网络互联实现大规模多芯片的训练与推理（Multi-chip Training and Inference），并进一步分析这种硬件架构如何影响主流深度学习算法的执行性能。此外，文中的技术逻辑对于 GPU 用户同样具有参考价值。关于 NVIDIA GPU 的详细对比，可参阅 第 12 节。

1. What Is a TPU?

从体系结构角度看，TPU 的核心由专用于矩阵运算的计算核心（称为 TensorCore）以及紧耦合的高带宽存储堆栈（High-Bandwidth Memory, HBM）组成。 下图展示了其基本逻辑构成：

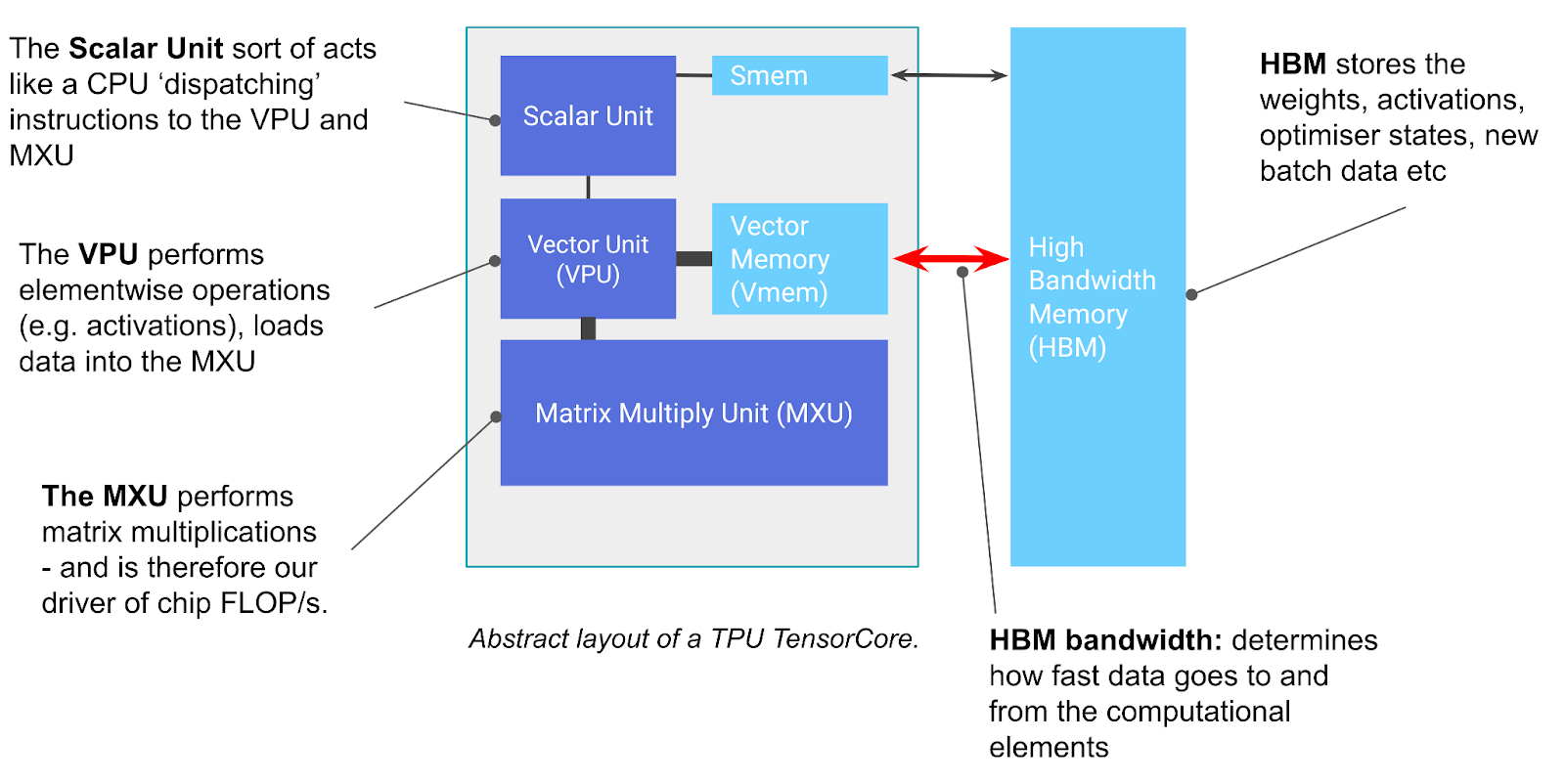

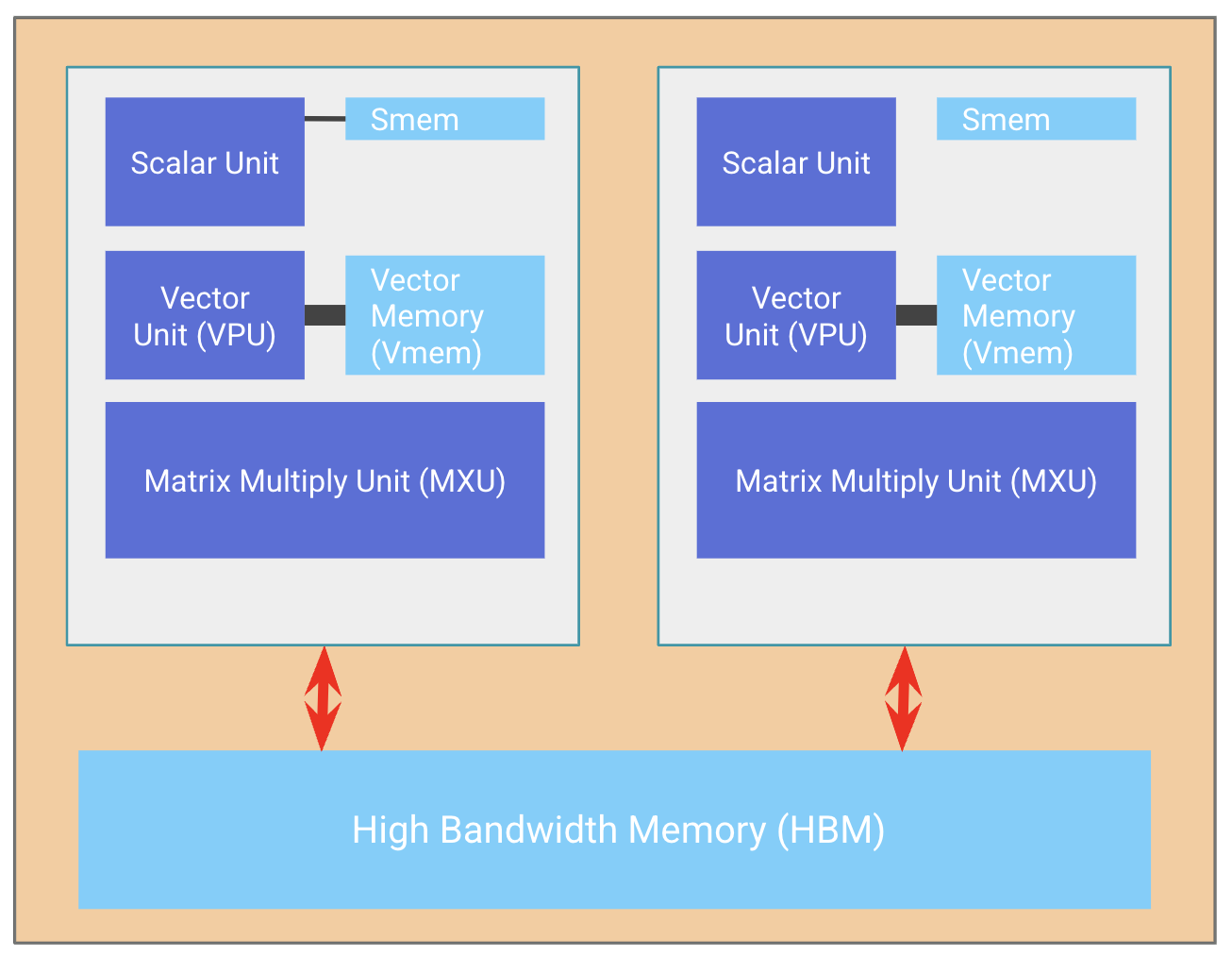

上图是 TPU 芯片的基础组件分布。左侧灰色区域为 TensorCore，其内部集成了矩阵乘法单元（Matrix Multiply Unit, MXU）、向量处理单元（Vector Processing Unit, VPU）以及向量存储器（Vector Memory, VMEM）。

TensorCore 本质上是一个针对矩阵运算高度优化的计算引擎，但除了核心的乘加运算外，其内部功能单元的设计也至关重要。TensorCore 主要由以下三个关键单元构成：

• MXU（矩阵乘法单元） 是 TensorCore 的计算重心。在多数 TPU 架构中，它利用脉动阵列（Systolic Array） 架构执行矩阵运算。具体而言，前代 TPU 通常每 8 个时钟周期完成一次 $128\times 128$ 的矩阵乘法，而最新的 TPU v6e (Trillium) 已将规模扩展至 $256\times 256$。
  • 以 TPU v5e 为例，在 $1.5\text{GHz}$ 主频下，单 MXU 的 $bf16$ 算力约为 $5\times 10^{13}\text{ FLOPs/s}$。由于单个 TensorCore 通常集成 2 到 4 个 MXU，TPU v5e 的 $bf16$ 峰值算力可达 $2\times 10^{14}\text{ FLOPs/s}$。
  • 此外，TPU 还支持更低精度的计算，例如在 $int8$ 模式下，单片 TPU v5e 的吞吐量可翻倍至 $4\times 10^{14}\text{ OPs/s}$。
• VPU（向量处理单元） 负责执行通用的算术运算，包括非线性激活函数（如 ReLU）、向量逐元素（Pointwise）加法及乘法。此外，跨通道的归约（Reduction）操作（如求和）同样在 VPU 中完成。
• VMEM（向量存储器） 是位于 TensorCore 内部、紧邻计算单元的片上暂存存储器（Scratchpad Memory）。尽管其容量远小于 HBM（如 TPU v5e 仅配置 $128\text{ MiB}$），但其访存带宽极高。VMEM 的功能类似于 CPU 中的 L1/L2 高速缓存，但其显著区别在于容量更大且由软件显式控制（Programmer-controlled）。根据硬件执行逻辑，所有驻留在 HBM 中的数据必须先搬运至 VMEM，方可被计算单元调用。

TPU 的设计架构极度向矩阵运算倾斜。 作为目前性能最强的版本之一，TPU v5p 单核可提供 $2.5\times 10^{14}\text{ bf16 FLOPs/s}$ 的算力，即单芯片（双核）算力达 $5\times 10^{14}\text{ FLOPs/s}$。由 8960 颗芯片组成的单一集群（Pod）总算力可达 $4\text{ Exaflops/s}$，跻身全球最强超级计算机之列。从算法复杂度角度看，矩阵乘法是极少数计算复杂度 $O(n^3)$ 高于访存复杂度 $O(n^2)$ 的算法之一。MXU 正是通过在计算单元间重用数据，极大缓解了传统 ALU 容易陷入的 I/O 瓶颈。

HBM（高带宽存储器） 作为大容量高速存储，负责存储待计算的张量数据。例如，TPU v5e 配备了 $16\text{ GiB}$ 的 HBM。

• 数据流向： 计算开始前，张量数据从 HBM 流经 VMEM 进入 MXU；计算完成后，结果沿原路写回 HBM。
• 带宽限制： HBM 与 TensorCore 间的交换速率即为“HBM 带宽”（通常在 $1\text{-}2\text{ TB/s}$ 级），它是决定访存受限型（Memory-bound） 任务性能的核心指标。

在底层执行机制中，TPU 的所有算子均采用流水线（Pipelined）与重叠（Overlapped）执行模式。 以执行矩阵乘法 $X\cdot A\to Y$ 为例，TPU 的标准处理流如下：首先将权重矩阵 $A$ 与激活值矩阵 $X$ 以分块（Chunk/Tile）形式从 HBM 异步搬运至片上 VMEM；随后将其载入 MXU 单元，MXU 针对 $X$ 的 $8\times 128$ 分块与 $A$ 的 $128\times 128$ 分块执行乘加运算；最后将计算结果分块写回 HBM。为了实现最优吞吐量，系统通过流水线设计使 HBM 与 VMEM 间的数据读写与 MXU 的计算逻辑高度并行化。这种掩盖访存延迟（Latency Hiding）的策略确保了 MXU 能够保持极高的利用率，从而使矩阵乘法任务处于计算受限 状态而非被 I/O 拖累。

以下是从 HBM 执行逐元素积（Elementwise Product）的示例：

上图展示了 TPU 在处理此类任务时的数据流特征。关键点在于，数据是以流式（Streaming）分块形式从存储器中换出的，且中间结果（Partial Results）在生成后立即通过流水线写回，无需等待整个张量数组完成实例化（Materialization）¹。

矩阵乘法（Matmul）的执行逻辑与上述过程基本一致，核心差异在于数据被送入 MXU 而非 VPU，且由于单个权重分块（Weight Chunk）会被多个激活值分块复用，其数据的加载与存储顺序会有所调整。数据流的具体路径为：HBM $\to$ VMEM $\to$ 向量寄存器 (VREGs) $\to$ 向量单元 (VPU) 或矩阵单元 (MXU) $\to$ VMEM $\to$ HBM。若 HBM 到 VMEM 的数据搬运速率低于 VPU/MXU 的计算峰值吞吐量，系统将进入访存带宽受限（Bandwidth-bound） 状态，即计算单元因数据供应不足而处于空转饥饿状态。

核心要点： 从架构逻辑上看，TPU 的设计原则非常清晰。其核心逻辑是将权重从 HBM 加载至 VMEM，再由 VMEM 送入 MXU。该阵列具备每秒约 200 万亿次乘加运算（TFLOPS）的算力峰值。在这种设计下，HBM $\leftrightarrow$ VMEM 以及 VMEM $\leftrightarrow$ MXU 之间的互联带宽，决定了 TPU 在执行特定计算任务时的效率上限。

VMEM 与算术强度的影响： VMEM 虽然容量有限，但其至 MXU 的访存带宽远超 HBM（通常高出约 22 倍）。这意味着，如果算子能直接在 VMEM 中进行读写，仅需 $10\text{-}20$ 左右的算术强度即可达到 FLOPs 的峰值利用率。这意味着，如果我们能将模型权重（Weights）从 HBM 迁移至 VMEM 中存储，即使在 Batch Size 较小（通常会导致算术强度下降）的情况下，矩阵乘法依然能保持为算力受限（FLOPs bound） 状态而非访存受限。由此，那些本质上算术强度较低的算法也能在 TPU 上实现高效运行。

这种特性催生了 VMEM 预取（Prefetching） 优化技术：即在矩阵乘法启动前提前将权重加载至 VMEM，从而掩盖访存延迟。以标准的 Transformer 架构为例：在处理器执行 Attention 算子的计算任务时，系统可以同步将后续 FFN层的大规模权重加载进 VMEM。如果当前任务处于存储带宽受限状态，这种操作能有效隐藏权重加载的耗时。当然，这一策略的前提是权重必须经过足够的分片（Sharding） 或裁剪，以确保单层参数在预留出计算中间件空间后，仍能完整塞入 VMEM。

自 TPU v4 以来，单颗 TPU 芯片通常集成两个共享存储资源的 TPU 核心（即 Megacore 配置），在系统逻辑层面可视为具备双倍算力的单一加速器。然而这一设计并非绝对，例如针对推理性能优化的 TPU v5e 在单芯片上仅保留了单核设计。

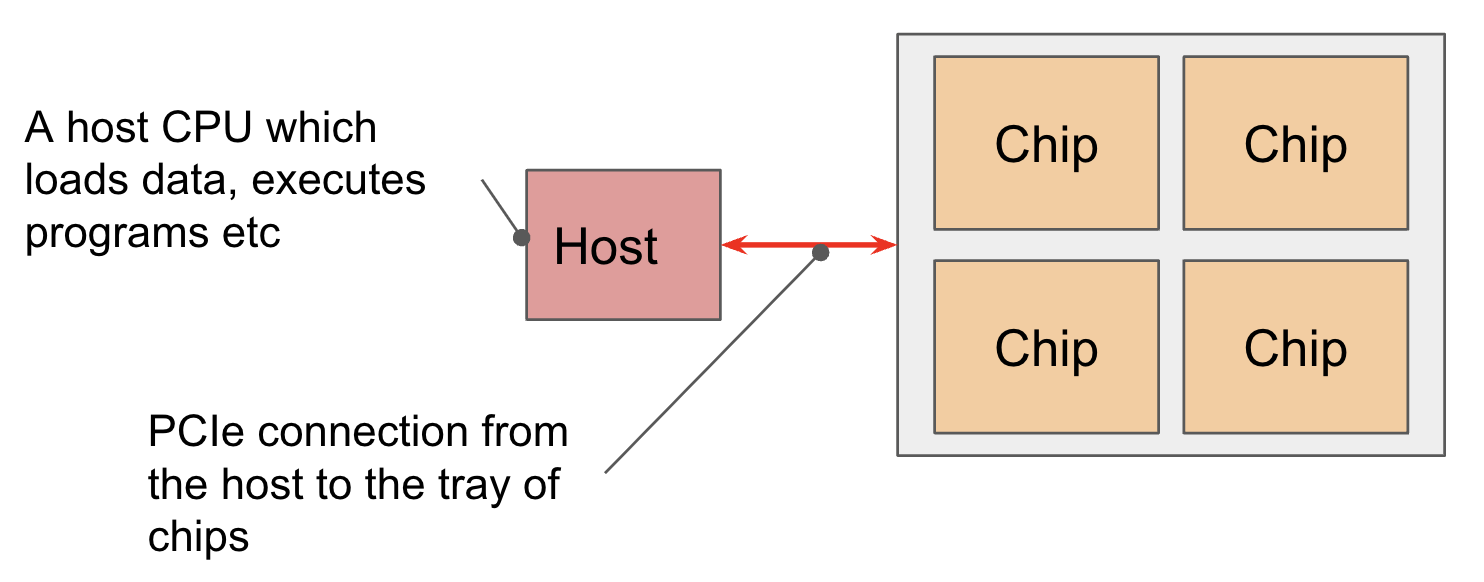

芯片以 4 颗为一组安装在托盘（Tray） 上，并通过 PCIe 网络 接入 CPU 宿主机。在 Cloud TPU 虚拟化环境下，每个托盘被映射至一个独立的虚拟机（VM），从而向用户暴露 4 个逻辑核心（或 8 个物理核心，取决于具体配置）。

对于推理芯片 TPUv5e，每个宿主机有 2 个 tray，不过每个芯片上只有 1 个核心，因此仍然是 8 个 chip、8 个 core。对于 Cloud TPU VM，用户可见的仍然是 4core。

PCIe 带宽限制： 与 HBM $\leftrightarrow$ VMEM 链路类似，CPU 与 HBM 之间的 PCIe 互联带宽是系统数据交换的关键瓶颈。以 TPU v4 为例，其双向 PCIe 带宽仅为 $16\text{ GB/s}$，这比 HBM 的内部带宽慢了近两个数量级。虽然支持通过卸载（Offloading） 机制利用宿主机内存，但受限于 PCIe 的低吞吐量，此类数据交换操作应尽量规避，以防造成严重的计算停顿。

2. TPU Networking

在单一 Pod 内部，芯片通过 ICI 网络实现相互连接。 在早期架构（TPU v2 和 v3）、推理优化型芯片（如 TPU v5e）以及最新的 Trillium (TPU v6e) 中，ICI（芯片间互连，Inter-Chip Interconnect） 负责连接物理上最邻近的 4 个节点，并通过边缘链路闭环形成 2D 环面（2D Torus） 拓扑。相比之下，TPU v4 和 TPU v5p 则连接最邻近的 6 个节点，构建起 3D 环面（3D Torus） 拓扑。需要强调的是，这些连接采用的是 Host Bypass 的直连链路，数据交换不经过 CPU 宿主机，从而实现了极低的通信延迟。

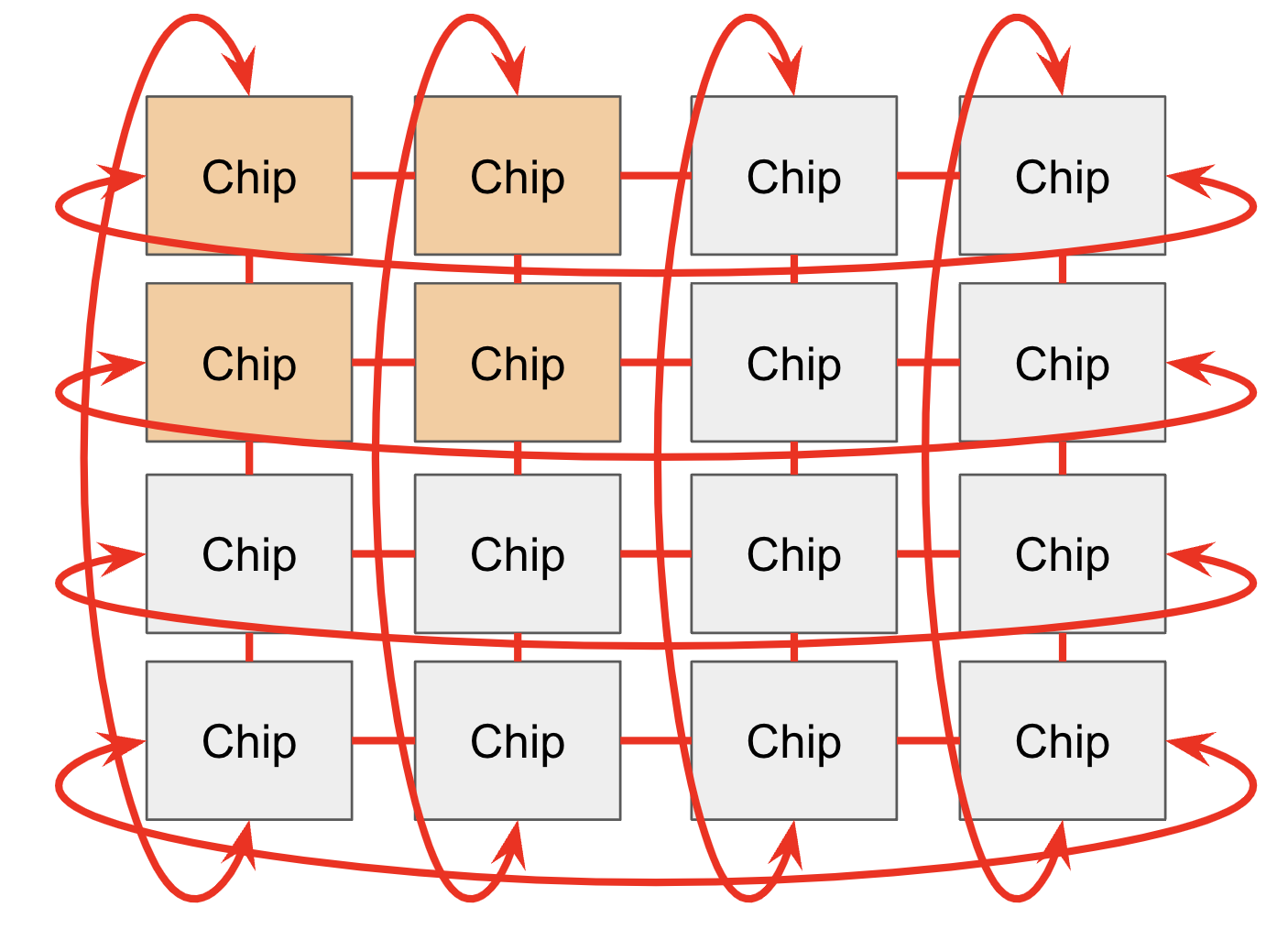

环面（Toroidal）结构的设计优势在于，它将网络中任意两个节点间的最大距离（即网络直径）从 $N$ 降低至 $N/2$，极大地提升了全量通信效率。此外，TPU 还引入了扭曲环面（Twisted Torus） 配置，通过类似莫比乌斯环（Mobius-strip）的拓扑折叠技术，进一步缩短了节点间的平均跳数（Average Hop Count）。

由 ICI 互联的 TPU Pod 具备极高的扩展性： TPU v4 的最大 Pod 规模（称为超级集群 Superpod）达到了 $16\times 16\times 16$ 节点，而 TPU v5p 则扩展至 $16\times 20\times 28$。这些大规模集群由 $4\times 4\times 4$ 芯片组成的可重构立方体（Reconfigurable Cubes） 构成，立方体之间通过光环回链路（Optical Wraparound Links） 互联。其核心组件是光路交换机（Optical Circuit Switch, OCS），它提供与 ICI 相同的带宽，但允许系统动态重构链路连接方式，从而在保持环回特性的前提下，灵活构建极大规模的逻辑拓扑。

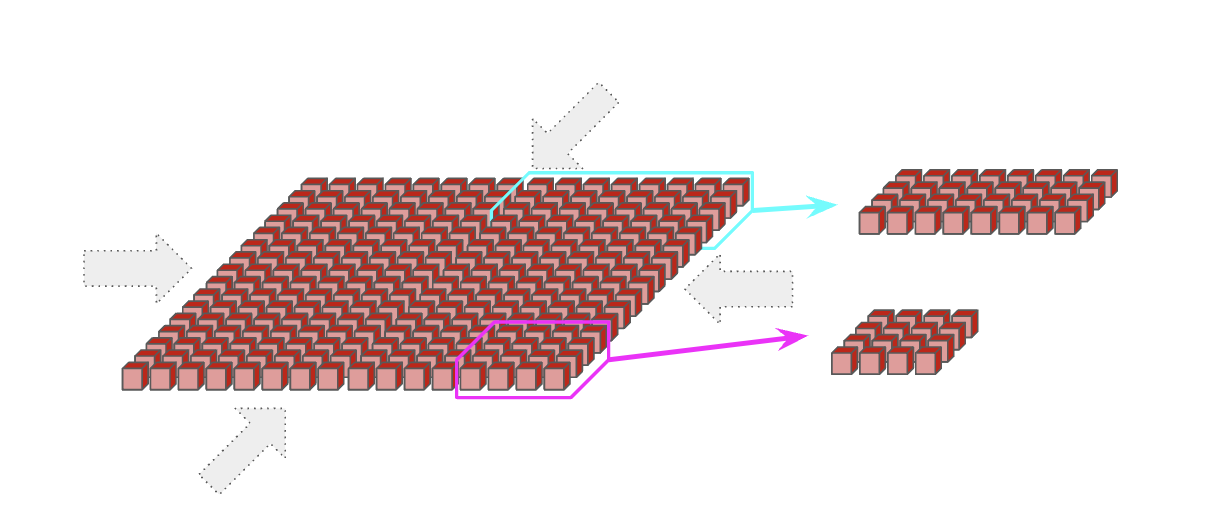

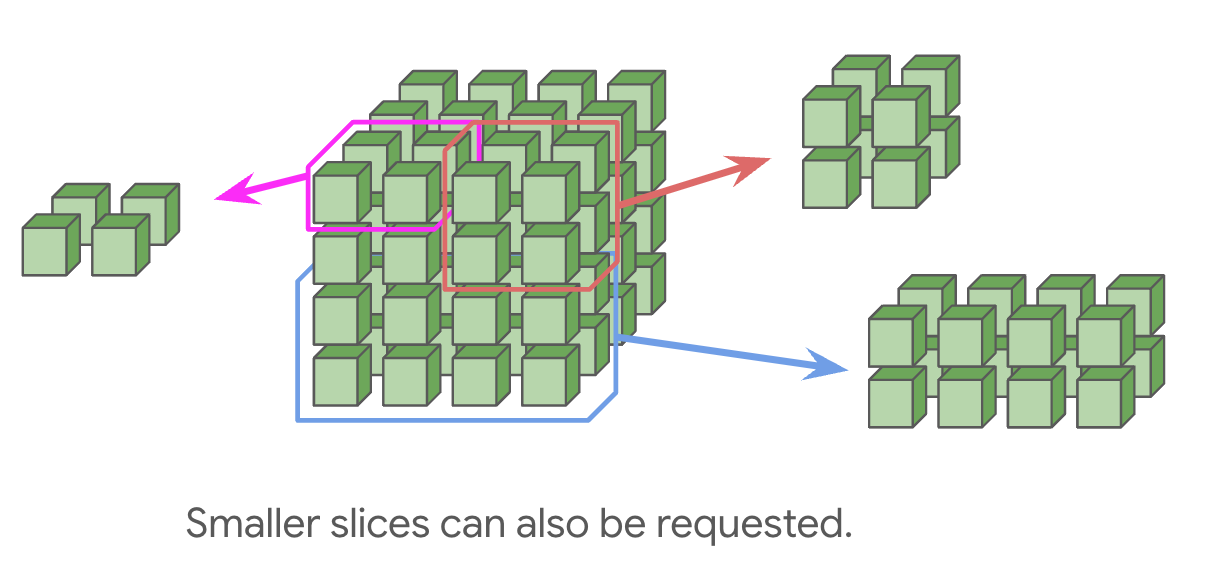

用户也可以申请规模较小的拓扑（如 $2\times 2\times 1$ 或 $2\times 2\times 2$），但此类子切片通常不具备环回链路。这是一个关键的技术限制，因为缺乏环回通常会导致多数集合通信原语的执行时间翻倍。只有当拓扑规模达到完整立方体的倍数（如 $4\times 4\times 4$ 或 $4\times 4\times 8$）时，才能通过光路交换机获得环回链路。需要特别注意，类似 $2\times 2\times 4$ 的配置由于未构成完整立方体，依然无法获得光路交换机提供的环回支持。但在 TPU v5e 中，由于其未使用可重构光网络，一个 $8\times 16$ 的配置在其长轴（16 维方向）上确实具备环回链路。

TPU v5e 与 Trillium 的 Pod 由单一的 $16\times 16$ 2D 环面构成，且在任何长度为 16 的维度上都具备环回能力（例如 $8\times 16$ 在长轴上拥有环回）。尽管 TPU v5e 和 v6e 的单一 ICI 域无法超越 $16\times 16$ 的限制，但不同 Pod 之间仍可通过标准数据中心网络（DCN） 进行跨机架通信。同样地，若请求的维度小于 16，该维度将失去环回特性。

邻居节点直连（Nearest-neighbor Connectivity）是 TPU 与 GPU 架构之间最显著的区别。 GPU 倾向于采用分层交换架构（如 Clos 网络），旨在模拟每颗 GPU 之间的点对点全互联，而非像 TPU 那样依赖局部连接。通常情况下，单节点内的 GPU（如 H100 的 8 卡或 B200 NVL72 的 72 卡）处于直连状态，但跨节点的更大拓扑则需要经过 $O(\log N)$ 跳的交换转发。这种设计的优势在于 GPU 可以在极少的跳数内发送任意点对点数据；而 TPU 的优势在于成本极低（因为昂贵的 NVLink 交换机造价不菲）、布线复杂度低，且由于每个设备的链路数和带宽是恒定的，它能更容易地扩展至极大规模的拓扑。

尽管 ICI 的速率远超 DCN，但与 HBM 的本地带宽相比仍不在一个数量级。 以 TPU v5p 为例，其带宽层级如下：

• HBM 带宽： 单芯片高达 $2.8\times 10^{12}\text{ bytes/s}$ ($2.8\text{ TB/s}$)。
• ICI 带宽： 单芯片在每个轴向上提供 $9\times 10^{10}\text{ bytes/s}$ ($90\text{ GB/s}$) 的带宽，共 3 个轴向²。
• DCN 带宽： 单 TPU 的出口（Egress）带宽仅为 $6.25\times 10^9\text{ bytes/s}$ ($6.25\text{ GB/s}$)，通过宿主机的 1-2 个网卡（NIC）实现。TPU v6e 的 DCN 带宽是 $12.5\times 10^9\text{ bytes/s}$ ，而 TPU v5e 则为 $3.125\times 10^9\text{ bytes/s}$ 。

这意味着当我们将模型切分并分布到多颗芯片上时，必须极其谨慎，防止跨设备通信成为拖累 MXU 计算效率的瓶颈。

多切片训练（Multi-slice Training）： 一组通过 ICI 互联的 TPU 集合被称为一个切片（Slice）。不同切片之间可以通过 DCN 进行互联，从而跨越不同的 Pod。由于 DCN 的速率远低于 ICI，开发者应严格限制计算任务对 DCN 数据的依赖。此外，DCN 本质上是主机到主机（Host-to-Host） 的通信。若要通过 DCN 在 TPU 之间传输数据，必须经历极其繁琐的路径：首先通过 PCIe 将缓冲区数据从 TPU 搬运至宿主机，然后通过网络出口（Egress）发送，在目标宿主机入口（Ingress）接收后，再经由 PCIe 写回目标 TPU 的 HBM。

3. Key Takeaways

• TPU 的设计理念非常简洁。在大多数应用场景下，它可以被抽象为一个高性能矩阵乘法单元，并外接三层存储/通信层级：本地内存（极速）、通过 ICI 互连的其他芯片（高速），以及通过 DCN 互连的数据中心其余部分（较快）。
• 系统通信性能受限于各级网络带宽，按速率从高到低依次为：
  • HBM 带宽： 存在于 TensorCore 及其关联的 HBM 堆栈之间。
  • ICI 带宽： 存在于单颗 TPU 芯片与其最邻近的 4 个或 6 个邻居节点之间。
  • PCIe 带宽： 存在于 CPU 宿主机与其管理的单/多托盘（Tray）芯片之间。
  • DCN 带宽： 存在于多个 CPU 宿主机之间，通常用于连接那些未通过 ICI 直连的计算节点。
• 在单一切片（Slice）内部，TPU 仅通过 ICI 与最邻近节点相连。 这意味着，若切片内两个距离较远的芯片需要通过 ICI 进行通信，数据必须先经过中间节点的逐跳（Hop）转发。
• 权重矩阵在两个维度上均需填充（Padding）至至少 128（在 TPU v6 上为 256），方能填满 MXU 的计算单元。事实上，任何小于 128 的维度都会被强制填充至 128 这一对齐基准。
• 低精度矩阵乘法具备更高的执行效率。 在支持相关指令的某些代际的芯片中，TPU 执行 $int8$ 或 $int4$ 运算的速率约为 $bfloat16$ 的 2 倍或 4 倍。需要注意的是，VPU（向量处理单元）的操作通常仍以 $fp32$ 精度执行。
• 为避免计算单元陷入 I/O 瓶颈，设计者必须确保各级通道承载的通信量与其带宽速率成比例，实现计算与访存的均衡匹配。

TPU specs

以下是各型号 TPU 的核心性能参数汇总：

Model	Pod size	Host size	HBM capacity/chip	HBM BW/chip (bytes/s)	FLOPs/s/chip (bf16)	FLOPs/s/chip (int8)
TPU v3	32x32	4x2	32GB	9.0e11	1.4e14	1.4e14
TPU v4p	16x16x16	2x2x1	32GB	1.2e12	2.75e14	2.75e14
TPU v5p	16x20x28	2x2x1	96GB	2.8e12	4.59e14	9.18e14
TPU v5e	16x16	4x2	16GB	8.1e11	1.97e14	3.94e14
TPU v6e	16x16	4x2	32GB	1.6e12	9.20e14	1.84e15

主机拓扑 (Host size) 定义了连接至单一 CPU 宿主机的 TPU 逻辑拓扑（例如，TPU v5e 的一台宿主机通过 $4\times 2$ 拓扑管理 8 颗 TPU）。以下是各型号的互连带宽数据：

Model	ICI BW/link (one-way, bytes/s)	ICI BW/link (bidi, bytes/s)
TPU v3	1e11	2e11
TPU v4p	4.5e10	9e10
TPU v5p	9e10	1.8e11
TPU v5e	4.5e10	9e10
TPU v6e	9e10	1.8e11

表中同时列出了单向（Unidirectional）带宽与双向（Bidirectional）带宽。单向带宽更符合硬件物理层的真实描述，但在涉及全环（Full Ring）通信的计算公式中，双向带宽更为常用。

• 双向带宽定义： 指在单一链路上两个方向同时发送的总字节数；或者等效地理解为，在假设能够高效利用两条链路的前提下，单颗 TPU 沿特定轴向输出的总字节数。
• 适用条件： 该数值仅在构建了有效的环形拓扑（即特定轴向上具备环回连接 Wraparound）时成立。对于推理型芯片，需达到 16 规模的轴向方可满足；对于训练型芯片（v*p 系列），则需轴向规模为 4 的倍数。由于双向通信在计算中频繁出现，我们倾向于采用双向带宽进行性能建模。

此外，单颗 TPU 的典型 PCIe 带宽约为 $1.6\times 10^{10}\text{ bytes/s}$（TPU v6e 提升至 $3.2\times 10^{10}\text{ bytes/s}$）。而 DCN 出口带宽通常在 $6.25\times 10^9\text{ bytes/s}$ 左右（TPU v6e 为 $12.5\times 10^9\text{ bytes/s}$，TPU v5e 则为 $3.125\times 10^9\text{ bytes/s}$）。

4. Worked Problems

Question 1 [bounding LLM latency]: 假设你正在使用 32 颗 TPU v4p 执行一个 200B参数规模的模型的采样推理，模型权重采用 $bf16$ 精度。请计算将所有模型参数从 HBM 加载到 VMEM 中需要多长时间？_提示：请参考前文给出的硬件规格参数。

200B 参数在 $bf16$ 精度下占用空间为 $2\text{ bytes}\times 200\times 10^9=400\times 10^9\text{ bytes}$。将其分布在 32 颗芯片上，单芯片需负责加载 $12.5\times 10^9\text{ bytes}$ 的数据。已知 TPU v4p 的单片 HBM 带宽为 $1.23\times 10^{12}\text{ bytes/s}$，则单次加载耗时约为 $10\text{ms}$。 技术洞察： 这不仅是一个简单的计算结果，它实际上构成了该模型采样推理延迟的理论下界。由于自回归采样（Sampling）的每一步都需要将全部权重从 HBM 重新读入计算单元，因此单步时延不可能低于 $10\text{ms}$。在小 Batch Size 的实际场景中，推理性能往往受限于访存（Memory-bound），该数值非常接近真实可达的最佳性能。

---

Question 2 [TPU details]: 以一个满配的 TPU v5e Pod 为例：其内部包含多少台 CPU 宿主机？多少个 TPU TensorCore？整个 Pod 的总算力（FLOPs/s）和总 HBM 容量分别是多少？请针对 TPU v5p Pod 重复上述计算。

Click here for the answer.

1. TPU v5e Pod：

   • 宿主机数量： Pod 拓扑为 $16\times 16=256$ 颗芯片，每台宿主机连接 $4\times 2$ 切片（8 颗芯片），故宿主机总数为 $256/8=32$ 台。
   • 计算核心： v5e 为单核设计，故共计 256 个 TensorCore。
   • 总算力： $256\times 2\times 10^{14}=5.1\times 10^{16}\text{ bf16 FLOPs/s}$（即 $51\text{ PFLOPS}$）。
   • 总容量： $256\times 16\text{GB}=4\text{TB}$ HBM。

2. TPU v5p Pod：

   • 宿主机数量： 芯片规模为 $16\times 20\times 28=8960$ 颗，宿主机连接 $2\times 2\times 1$ 切片（4 颗芯片），宿主机总数为 $8960/4=2,240$ 台。
   • 计算核心： v5p 为双核设计，故 TensorCore 总数为 $8960\times 2=17,920$ 个。
   • 总算力： $8960\times 4.5\times 10^{14}=4\times 10^{18}\text{ bf16 FLOPs/s}$（即 $4\text{ EFLOPS}$）。
   • 总容量： $8960\times 96\text{GB}=860\text{TB}$ HBM。

---

Question 3 [PCIe operational intensity]: 假设我们被迫将巨大的权重矩阵 $A$（类型为 $\text{bfloat16}[D,F]$）和一批激活值 $x$（类型为 $\text{bfloat16}[B,D]$）存储在 CPU 宿主机的 DRAM 中，并尝试在与其连接的一颗 TPU v6e 芯片上执行矩阵乘法。已知条件为 $B\ll D$ 且 $F=4D$（这种比例在 Transformer 的 MLP 层中非常常见）。为了确保在 PCIe 传输背景下依然保持为计算受限（FLOPs bound） 状态，所需的最小 Batch Size $B$ 是多少？假设 PCIe 带宽为 $1.5\times 10^{10}\text{ bytes/s}$。

Click here for the answer.

1. 计算耗时： 该矩阵乘法的总浮点运算量为 $2BDF$。由于 TPU v6e 的峰值算力为 $9.2\times 10^{14}\text{ FLOPs/s}$，则计算部分耗时 $T_{comp}=\frac{2BDF}{9.2\times 10^{14}}$ 秒。

2. 传输耗时： 需从 DRAM 加载 $2DF$（权重）和 $2BD$（输入）字节，并写回 $2BF$（输出）字节。PCIe 传输耗时 $T_{comm}=\frac{2(BD+DF+BF)}{1.5\times 10^{10}}$ 秒。

3. 性能受限判定： 为使任务不被访存拖累，需满足 $T_{comp}>T_{comm}$。利用已知假设 $B\ll D$ 和 $F=4D$ 进行化简：运算量简化为 $8B{D}^2$，传输量主要受权重支配，简化为 $8D^2$。代入不等式：

$$\frac{8B{D}^2}{9.2\times 10^{14}}>\frac{8D^2}{1.5\times 10^{10}}$$

解得：

$$B>\frac{9.2\times 10^{14}}{1.5\times 10^{10}}\simeq 61,000$$

由此可见，若通过 PCIe 跨设备访问数据，需要极大的 Batch Size 才能发挥出芯片的算力，这在实际推理中几乎难以通过单芯片实现。

---

Question 4 [general matmul latency]: 假设我们要执行一个权重矩阵为 $int8[16384,4096]$、激活值矩阵为 $int8[B,4096]$ 的乘法运算，其中 $B$ 为待确定的 Batch Size。以单颗 TPU v5e 芯片为例：

1. 请给出该乘法运算耗时随 $B$ 变化的函数关系。提示：分别计算 HBM 访存耗时与实际计算耗时，并确定性能瓶颈。
2. 如果我们将操作数据全部驻留在 VMEM 中执行，耗时函数会发生什么变化？

• 基于 HBM 的分析：
  • 运算量： $2\times 4096\times 16384\times B=1.3\times 10^8\cdot B$ 次操作。
  • 计算耗时 ($T_{math}$)： 基于 TPU v5e 的 $int8$ 峰值算力 $3.94\times 10^{14}\text{ OPs/s}$，得到 $T_{math}=(1.3\times 10^8\cdot B)/3.94\times 10^{14}$。
  • 访存耗时 ($T_{comms}$)： 需从 HBM 加载 $6.7\times 10^7$ 字节权重及 $4096B$ 字节输入，并写回 $16384B$ 字节结果。利用 HBM 带宽 $8.1\times 10^{11}\text{ bytes/s}$，得到 $T_{comms}=(6.7\times 10^7+2\times 10^4\cdot B)/8.1\times 10^{11}$。
  • 总耗时： 取两者的最大值（假设流水线完美重叠）。通过计算可知，当 $B>271$ 时，任务进入计算受限状态。
• 基于 VMEM 的分析：
  • 若数据驻留在 VMEM，访存带宽将提升至 HBM 的 22 倍（即约 $1.78\times 10^{13}\text{ bytes/s}$）。代入公式计算，临界点降至 $B>11$。
  • 工程实际： 在真实场景中，由于 VMEM 带宽需在加载权重、输入和写回结果间动态分配，无法全速服务于单一操作，实际的临界 Batch Size 通常在 20 左右。

---

Question 5 [ICI bandwidth]: 假设我们拥有一个 TPU v5e 的 $4\times 4$ 切片（Slice）。现在的任务是将一个类型为 bfloat16[8, 128, 8192] 的张量从 $TPU\{0,0\}$ 发送到 $TPU\{3,3\}$。已知 TPU v5e 的单跳延迟（Per-hop Latency）为 $1\mu s$。

1. 第一个字节到达目的地需要多长时间？
2. 完成整个张量传输总共耗时多久？

TPU v5e 采用 2D 互联拓扑。由于当前部署仅为 $4\times 4$ 切片（各轴规模均未达到环回所需的 16 节点阈值），因此该切片不具备环回连接（Wraparound Connections）。这意味着目标芯片仅有两个接收端口，源芯片也仅有两个发送端口。

1. 数据量计算： 待传输数据总量为 $2\text{ bytes}\times 8\times 128\times 8192\approx 1.7\times 10^7$ 字节（约 $16.7\text{ MiB}$）。
2. 带宽利用： 我们可以同时利用两个端口进行传输（例如将数组的一半向右发送，另一半向下发送），总带宽为 $2\times 4.5\times 10^{10}=9\times 10^{10}\text{ bytes/s}$。在带宽受限的情况下，纯传输耗时约为 $1.7\times 10^7/9\times 10^{10}=188\mu s$。
3. 跳数与延迟： 在没有环回链路的 $4\times 4$ 拓扑中，从 $(0,0)$ 到 $(3,3)$ 需要经过 6 跳（水平 3 跳 + 垂直 3 跳）。由于单跳延迟约为 $1\mu s$，首字节到达时间约为 $6\mu s$。
4. 结论： 整个传输过程是高度流水线化的，总耗时主要由带宽决定，约为 $188\mu s$。

---

Question 6 [pulling it all together, hard]: 场景构建：现有一个超大规模矩阵 $A$，规格为 int8[128 * 1024, 128 * 1024]，该矩阵被均匀分片存储在 TPU v5e $4\times 4$ 切片各芯片对应的宿主机 DRAM 中（处于卸载 Offload 状态）。目标：将整个矩阵汇聚到 $TPU\{0,0\}$，并与向量 bf16[8, 128 * 1024] 执行矩阵乘法。请计算完成这一系列操作所需的总时长。提示：结合前文提到的所有硬件指标。

首先明确任务规模：该 int8 矩阵大小约为 $16\text{ GB}$。根据硬件规格，TPU v5e 的每台宿主机管理一个 $4\times 2$ 切片（8 颗芯片），因此 $4\times 4$ 的部署包含 2 台宿主机。矩阵均匀分片意味着每台宿主机负担 $8\text{ GB}$。

汇聚路径存在两种技术方案：

• 方案 1： 通过 DCN 网络汇总，再经由单一宿主机的 PCIe 链路载入 HBM。
• 方案 2： 各芯片先通过各自的 PCIe 链路并行载入分片，再通过 ICI 网络执行聚合（Gather），最后在 $TPU\{0,0\}$ 执行运算。

策略选择： 方案 2 明显更优。因为 ICI 的速率远高于 DCN，且并行利用 16 条 PCIe 链路加载数据，其吞吐量远超仅依赖单台宿主机的 PCIe 通道。

每个芯片都有其独占的 PCIe 链路连接到对应 host，这里图示为了清晰而只花了一条链路。

详细步骤解析：

1. PCIe 加载耗时： $16\text{ GB}$ 数据通过 16 条并行 PCIe 链路（每条 $1.5\times 10^{10}\text{ bytes/s}$）加载。耗时 $T_{PCIe}\approx 16\times 10^9/(16\times 1.5\times 10^{10})\approx 66\text{ms}$。

2. ICI 聚合耗时： 每颗芯片现持有 $1\text{ GB}$ 数据。$TPU\{0,0\}$ 需要从其他芯片接收剩余的 $15\text{ GB}$。在 $4\times 4$ 拓扑中，它只有 2 个活跃轴向，每个轴向的单向带宽为 $4.5\times 10^{10}\text{ bytes/s}$。理论下界耗时为 $15\times 10^9/(4.5\times 10^{10}\times 2)\approx 167\text{ms}$。考虑到数据负载分布不均（更远的芯片需要多跳传输），实际耗时可能接近该值的 2 倍。

3. HBM 到 MXU 耗时： 计算前需将 $16\text{ GB}$ 数据载入 MXU，基于 TPU v5e 的 HBM 带宽（$8.1\times 10^{11}\text{ bytes/s}$），耗时约 $19\text{ms}$。

4. 计算（FLOPs）耗时： 总运算量为 $2.7\times 10^{11}$ 次操作，以 $1.97\times 10^{14}\text{ FLOPs/s}$ 的速率执行，仅需 $1.3\text{ms}$。

结论： 尽管总耗时上限是上述时间的简单累加，但由于 TPU 具备极强的操作重叠（Overlapping）能力，该任务实质上是一个受限于最慢环节的流水线问题。由于 ICI 聚合 是最大的性能瓶颈，总耗时预计在 $167\text{ms}\sim 200\text{ms}$ 之间。

接下来的章节，我们将更深入地探讨 TPU 的底层指令执行与内部运作机制。除非另有说明，后续所有技术参数均以 TPU v5p 为准。

APPENDIX

A: More on TPU internals

VPU

VPU（向量处理单元） 是 TPU 的向量运算核心。其本质是一台二维 SIMD（单指令多数据流） 向量机，专门负责执行逐元素（Elementwise）算术操作，例如 vadd（向量加法）或 vmax（逐元素取最大值）。此外，VPU 还配有一组向量寄存器（VREGs），用于为 VPU 和 MXU 提供高速数据缓冲。

VREGs（向量寄存器）： 在 TPU v5p 中，每个核心配置了 64 个 32 位向量寄存器（TPU v4 为 32 个）。单核的 VREG 总容量约为 $64\times 8\times 128\times 4=256\text{ kB}$（由于单芯片为双核设计，整片容量需翻倍）。在访存带宽方面，TPU v5p 支持每个时钟周期从 VMEM 加载 3 个寄存器，并向 VMEM 写入 1 个寄存器。

VPU 结构： VPU 是一个形状为 $(8,128)$ 的二维向量算术单元。其中，128 维被称为通道轴（Lane axis），8 维被称为子通道轴（Sublane axis）。在 v5 架构中，每个（通道，子通道）对包含 4 个相互独立的标准浮点 ALU。VPU 的大多数算术指令（如 vadd）均可在各 ALU 中实现单周期吞吐，且指令延迟仅为 2 个周期。这意味着在 v5 中，每个周期可以从 VREGs 中并行完成 4 对 $f32$ 数值的加法运算。典型的 VPU 指令格式示例如下：{v2 = vadd.8x128.f32 v0, v1}，其中 $v0$ 和 $v1$ 为输入寄存器，$v2$ 为输出寄存器。

尽管所有通道和子通道在每一周期都以纯粹的 SIMD 方式执行相同的指令流，但每个 ALU 可以执行不同的操作。这种设计类似于指令级并行，例如我们可以在单个周期内同时处理一个向量加法（vadd）和一个向量减法（vsub），每个操作涉及两个完整的 VREG 输入并将结果写回第三个 VREG。

:

基于上述信息，请计算 TPU v5p 的向量运算峰值算力（FLOPs/s）。已知 TPU v5p 的主频约为 1.75GHz。

答案：每个时钟周期，每个核心可以在 $8\times 128$ 个 ALU 上执行 4 条向量指令。对于双核整片而言，单周期算力为：

$$8\times 128\times 4\times 2=8192\text{ FLOPs/cycle}$$

结合 1.75GHz 的主频，总算力为：

$$8192\times 1.75\times 10^9=1.43\times 10^{13}\text{ FLOPs/s}$$

可以注意到，VPU 的算力约比 MXU 的峰值算力（约 $2\times 10^{14}$）小一个数量级，这体现了 TPU 优先向矩阵运算倾斜的硬件资源分配策略。

归约操作（Reductions）： 在 VPU 中，沿子通道维度的通信或归约比沿通道维度更为高效。例如，VPU 支持通道内洗牌（Intra-lane Shuffle） 操作，能够在约 1 个周期内完成沿 8 维轴向的数据滚动。通过该操作可以实现高效的子通道归约（仅需进行 4、2、1 跨度的洗牌并执行 3 对逐元素求和）。相比之下，跨通道归约的实现难度大得多，需要依赖专门的硬件单元——XLU（跨通道单元，Cross Lane Unit），该单元的执行速度较慢且硬件成本较高。

从 reduction 操作的具体步骤理解跨通道操作的困难

这里的 reduction 实质上是一种“把多变少”的操作族，而不是某一个固定算子。最常见的是求和（sum reduction），但在硬件与编译器语境里，它泛指所有结合律成立的聚合操作，比如 sum、max、min、and/or、甚至某些统计量的分步累积。核心语义只有一句话：沿着某个维度，把一组元素折叠成一个或更少的元素。

VPU 内部有 lane 和 sublane 这两层结构，可以把 lane 想成“更粗的并行切片”，而 sublane 是 lane 内部更细的一维向量轴。这里提到的“axis of size 8”，指的正是一个 lane 内部的 sublane 宽度是 8。

为什么 reduction 会用到 shuffle？假设在一个 lane 里有 8 个数，要算它们的和。硬件并不会提供一个“8 输入加法器”直接吐出结果，而是用已有的逐元素算术单元配合数据重排来完成。shuffle 的作用就是：在不离开当前 lane、不访问存储的前提下，把向量里的元素重新对齐，让“本来不在一起的数”出现在同一个加法器的两个输入位置上。

所以那句 “shuffle by 4, 2, and 1” 描述的是一个典型的 tree reduction：

• 先把第 i 个元素和第 i+4 个元素对齐，相加，得到 4 个部分和
• 再 shuffle 2，把这 4 个结果两两相加
• 再 shuffle 1，得到最终结果

整个过程只用 lane 内的 shuffle 网络和普通向量加法器，不需要跨 lane 通信，也不需要访问 SRAM，因此快得接近一个流水线周期。这就是“沿 sublane 维度做 reduction 很容易”的物理原因：数据就在本地，重排路径是硬连线的。

---

接下来是关键对比：为什么 cross-lane reduction 会突然变得“又慢又贵”。

lane 之间，本质上已经是不同的执行切片。它们通常有：

• 各自独立的寄存器文件
• 各自的算术流水线
• 只在少数受控节点上互联

也就是说，lane 之间没有像 sublane 那样的全互连 shuffle 网络。一旦你要把 lane A 的结果送到 lane B，就不再是“修改选择信号”的事情，而是要走一条真正的通信路径。这正是 XLU（cross-lane unit）存在的原因：它是一个专门为 lane 间交换、规约而设计的硬件单元。

但这种单元为什么慢？原因不在于“不会做加法”，而在于物理距离和仲裁复杂度。XLU 通常需要：

• 从多个 lane 收集数据（fan-in）
• 做跨 lane 的同步与仲裁
• 再把结果广播或分发回去（fan-out）

这在时序、功耗、面积上都比 lane 内 shuffle 贵得多，所以它的带宽低、延迟高，编译器也会尽量少用。

---

与 bank conflict 的关系：bank conflict 是一个存储系统问题：多个并行访问命中了同一个 SRAM bank，于是被串行化。

cross-lane reduction 的主要瓶颈并不直接来自 bank conflict，而是来自执行单元之间缺乏廉价的全互连。不过在实际实现中，这两者确实可能叠加：如果 cross-lane reduction 的中间结果需要经由某个共享 buffer 或 SRAM，那么 bank 冲突会进一步放大它的代价。但这不是根因，而是次生效应。

---

总结一下，用更“第一性原理”的语言说：

• reduction 是“沿某个并行维度做结合型聚合”的统称，sum 只是最常见的一种
• shuffle 是 reduction 在 SIMD/向量硬件上的基本实现工具，用数据重排换取计算局部性
• sublane reduction 快，是因为它完全发生在一个 lane 内，硬件为此预留了廉价、宽带的数据通路
• cross-lane reduction 慢，是因为它跨越了执行切片的物理边界，只能走专用、稀缺的通信单元（XLU）
• bank conflict 可能让事情更糟，但不是“跨 lane 难”的本质原因

从编译器和系统的角度看，这也是为什么 TPU（以及 GPU）上的高性能程序，总是极力把 reduction 结构安排在“最内层、最局部”的并行维度里完成，把跨 lane / 跨 core 的规约压缩到最少。这不是风格问题，而是在向硅片的物理结构低头。

与 GPU 的类比： 对于熟悉 NVIDIA GPU 的读者，VPU 中的每个 ALU 都可以类比为一个 CUDA Core；而单个 VPU 通道则类似于一个“Warp 调度器”，即负责执行 SIMD 算术运算的一组 CUDA Core（通常为 32 个）。在通道内部执行归约相对简单，但一旦涉及跨通道通信，数据必须经过 VMEM、XLU 或 SMEM 转发，其延迟显著增加。

Scalar Core

标量核心（Scalar Core） 是 TPU 的指挥控制中心。其职能包括指令的取指（Fetch）与派发（Dispatch）、管理从 HBM 到 VMEM 的数据传输，并负责处理标量元数据逻辑。由于标量核心采用单线程设计，其直接限制是每个 TPU 核心在每周期仅能发起一个 DMA（直接存储器访问） 请求。

底层逻辑： 单个标量核心需要同时管控一个 VPU（内含 4096 个 ALU）、4 个 MXU、2 个 XLU 以及多个 DMA 引擎。这种极高的指控比（Control-to-Compute Ratio）非对称性是硬件效率极致化的源泉，但代价是极大地限制了处理器执行复杂数据依赖型向量化（Data Dependent Vectorization）的能力。

理解 Scalar Core 的作用

在 TPU 的整体架构中，scalar core 并不是一个“计算核心”，而是一个被刻意极简化的控制单元。它承担的是整个 TPU core 的控制面职责，而非数据面计算。所有指令的取指与派发、HBM 到片上存储（VMEM）的数据搬运控制、以及少量标量级的元数据处理，统一都由 scalar core 顺序执行。这种设计从一开始就明确区分了“谁负责想”和“谁负责算”，并且把“想”的那一部分压缩到了极致。

从直觉类比上看，scalar core 既不像 CPU 核心，也不像 GPU 的一个 SM。CPU 的核心价值在于强控制能力：乱序执行、复杂分支预测、多线程调度和对数据相关控制流的快速响应；GPU 的 SM 虽然强调吞吐，但依然有大量 warp 并行存在，使控制逻辑在一定程度上是分布式的。相比之下，TPU 的 scalar core 更像是把 GPU SM 中“发指令、维护状态机”的那一小块逻辑抽离出来，单独做成一个严格单线程、顺序执行的控制处理器。它并不试图高效执行复杂控制程序，而是被设计成一个节拍器，持续、稳定地驱动后端巨大的算力阵列。

这种极端简化的直接结果，是 scalar core 成为了整个 TPU core 内部所有控制行为的唯一入口，包括 DMA 请求的发起。DMA 并不是一个“自动发生”的过程，而是一次明确的、由控制单元触发的事务。在 TPU 中，这个触发者只能是 scalar core。由于 scalar core 是单线程、每个 cycle 最多发射一条控制指令的结构，于是自然导出一个硬约束：每个 TPU core 在一个 cycle 内，最多只能创建一个 DMA 请求。这并不是 DMA 引擎本身的带宽限制，而是控制平面的发射能力上限。即便底层存在多个 DMA 引擎、可以流水化执行，一切请求的“点火”仍然必须经过 scalar core 这一个窄口。

这种设计看似苛刻，但它换来的是极高的硬件效率。一个 scalar core 同时控制着一个 VPU（约 4096 个 ALU）、多个 MXU、XLU 以及若干 DMA 引擎。控制逻辑与计算逻辑之间呈现出高度不对称的比例关系：极少的控制硅片，驱动极其庞大的计算资源。面积、功耗和时序复杂度都因此得到显著优化，而代价被明确地转移到了“灵活性”这一维度上。

这正是“limits the ability to do data dependent vectorization”的真正含义所在。所谓 data dependent vectorization，并不是简单的向量化，而是指向量程序的执行结构在运行时依赖于数据本身，例如根据中间结果决定下一步加载什么数据、执行多少次循环、是否切换不同的向量布局或计算路径。这类模式在 CPU 上是天然的，在 GPU 上也勉强可行，因为控制逻辑是并行存在的；但在 TPU 上，一旦控制决策变得细碎且频繁，所有这些判断都会集中压到 scalar core 这一条顺序执行的控制路径上，从而迅速成为全系统的瓶颈，让后端成千上万的算术单元空转等待。

因此，TPU 的整体软件与编译模型，天然倾向于避免这种运行时的数据相关控制。它鼓励在编译期就决定好张量形状、数据分块方式、通信与计算的排布，把控制流尽可能“抹平”为规则、静态、可预测的数据流。scalar core 并不是“不会”处理复杂控制，而是用一种非常明确的方式告诉你：如果你把问题表述成静态的大规模数据并行，我可以把算力效率推到极限；如果你需要在运行时频繁思考和调整，那我不会为此付出昂贵的控制硬件成本。

从这个角度看，scalar core 并不是 TPU 架构中的短板，而是一种非常诚实的设计选择。它用最小的控制复杂度，换取了对规则、密集、可提前编排的张量计算的极致执行效率。这种取舍，也正是 TPU 与 CPU/GPU 在设计哲学上最本质的分野之一。

B: How does a systolic array work?

TPU 矩阵乘法单元（MXU）的底层核心由 $128\times 128$ 规模的脉动阵列（Systolic Array）组成（在最新的 TPU v6e Trillium 中，该规模已扩展至 $256\times 256$）。在流水线完全饱和的状态下，该阵列每 8 个时钟周期可完成一次算子交互，其数学表述为：

$$\text{bfloat16}[8,128]\times \text{bfloat16}[128,128]\to \text{float32}[8,128]$$

即：一个 $8\times 128$ 的 $bfloat16$ 精度激活值矩阵与一个 $128\times 128$ 的 $bfloat16$ 权重矩阵相乘，计算结果以 $float32$ 精度存储于 $8\times 128$ 的结果矩阵中。

• 物理组成： 脉动阵列本质上是一个由 $128\times 128$（共计 16,384 个）算术逻辑单元（ALU）构成的二维网格，每个 ALU 均具备执行乘累加（Multiply-Accumulate, MAC）操作的能力。

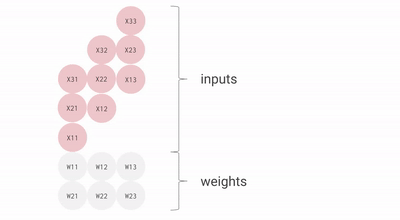

• 数据流向： 权重矩阵（Weight, $\mathbf{W}$，即右操作数 RHS）从阵列顶部逐行向下渗透，而输入激活值（Input, $\mathbf{X}$，即左操作数 LHS）则从阵列左侧逐列向右推动。

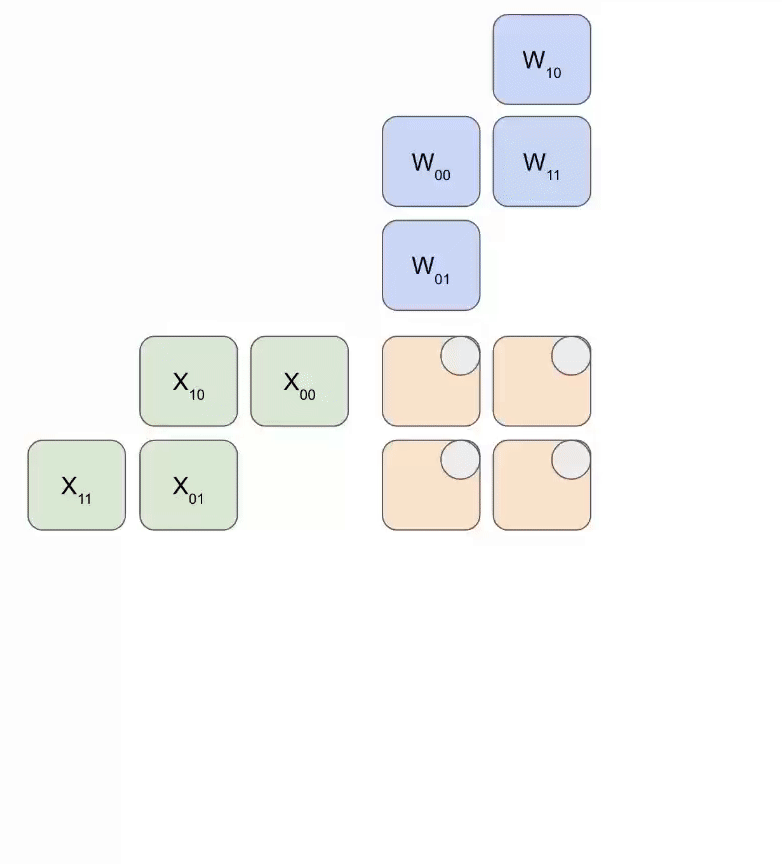

下图展示了权重（蓝色）与激活值（绿色）进行乘法运算的简化动态逻辑。可以观察到，权重矩阵（RHS）首先以对角线偏移的方式预载入阵列，随后激活值矩阵也以对角线偏移方式输入。在每个时钟周期内，重叠的蓝色与绿色单元执行乘法运算，并将结果与上方传导下来的累加残差（Residual）求和，最后将更新后的结果向下传递给下一个 ALU 单元。

以下是该过程的通用版本示意图，展示了计算结果是如何以流式（Streaming）方式从阵列底部输出的：

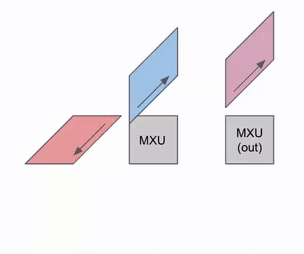

下图阐述了如何在多组 RHS 和 LHS 阵列间实现流水线化调度：

在权重与激活值初始载入阶段，会产生一定的流水线空泡（Pipeline Bubble）；一旦流水线被填满，后续的输入数据和权重即可在不产生额外空泡的前提下连续加载，从而实现极高的算力利用率。

以下是一个 $bf16[2,3]\times bf16[3,3]$ 矩阵乘法的简易示意图（可视为 Batch Size 为 1 的计算任务）。尽管该图在视角上进行了旋转且数据流向右侧，但仍体现了脉动阵列的基本拓扑结构。

优化建议： 为了最小化流水线空泡对性能的影响，建议矩阵的维度应大于 MXU 的物理边界（通常为 $128\times 128$）。由于自 TPU v3 起的型号通常集成多个 MXU（TPU v3 为 2 个，TPU v4/v5 为 4 个），在进行分块（Tiling）优化时，应确保分块维度大于 $128\times \text{MXU 数量}$，以实现硬件资源的充分饱和。相关的动态演示可参考 此视频。

最新一代 Trillium (TPU v6e) 采用了 $256\times 256$ 规模的脉动阵列，这意味着其单周期浮点运算能力提升了 4 倍。相应地，开发者需要将张量维度扩大一倍，才能使 MXU 达到满载状态。关于固定权重矩阵下脉动阵列乘法逻辑的更多细节，推荐阅读此博客中的高质量交互式演示。

Footnotes

Footnotes

1. 这里的 materialization，指的是矩阵真实、完整地在 VMEM 中存储下来，占用缓存空间。 ↩

2. 官方文档页面标注的带宽为 $100\text{ GB/s}$，与本文列出的数值略有出入。实际上，根据所执行的通信操作类型（如 All-Reduce 与 All-to-All 的实现机制差异），TPU ICI 链路会表现出略微不同的有效带宽。在大多数体系结构分析场景下，你可以放心引用本文档提供的数值。 ↩
